Die optische Pulsmessung, oft auch als Photoplethysmographie (PPG) bezeichnet, ermöglicht dir die berührungslose Erfassung deines Herzschlags über die Haut. Sie ist die Technologie hinter vielen modernen Fitness-Trackern und Smartwatches, die dir ermöglicht, deine Herzfrequenz zu überwachen, ohne dass ein separater Sensor am Körper angebracht werden muss.
Das sind die beliebtesten Pulsmesser Produkte
Das Grundprinzip der optischen Pulsmessung
Im Kern nutzt die optische Pulsmessung die Eigenschaft von Licht, unterschiedlich von verschiedenen Gewebeschichten und Blutvolumina reflektiert und absorbiert zu werden. Dein Puls – die rhythmische Ausdehnung und Kontraktion deiner Blutgefäße mit jedem Herzschlag – führt zu winzigen Schwankungen im Blutvolumen in den Kapillaren unter deiner Haut. Diese Schwankungen sind der Schlüssel zur Erfassung deines Pulses.
Wie Licht zur Pulsdetektion eingesetzt wird
Die optische Pulsmessung verwendet typischerweise eine oder mehrere Leuchtdioden (LEDs), die Licht in die Haut emittieren. Dieses Licht dringt in die Haut ein und wird von verschiedenen Gewebeschichten, Knochen und dem Blut in den Kapillaren beeinflusst. Ein Teil dieses Lichts wird reflektiert oder gestreut und von einem Photodetektor (ein lichtempfindlicher Sensor) aufgefangen. Die Menge des empfangenen Lichts verändert sich kontinuierlich im Einklang mit den Pulsationen des Blutvolumens.
Die Rolle der Wellenlänge
Die Wahl der Wellenlänge des emittierten Lichts ist entscheidend für die Effektivität der optischen Pulsmessung. Häufig werden grüne LEDs verwendet, da grünes Licht gut von Blut absorbiert wird und eine optimale Eindringtiefe in die Hautkapillaren aufweist. Rotes und infrarotes Licht werden ebenfalls eingesetzt, oft in Kombination, um verschiedene Gewebetiefen zu analysieren und potenziell genauere Messungen zu erzielen, insbesondere in Situationen mit geringer Durchblutung oder bei dunklerer Haut. Grünes Licht ist besonders effektiv, da es vom Hämoglobin im Blut stark absorbiert wird. Wenn mehr Blut durch die Kapillaren fließt (bei einem Herzschlag), wird mehr grünes Licht absorbiert. Wenn weniger Blut vorhanden ist, wird mehr Licht reflektiert.
Der Prozess der Datenerfassung und -verarbeitung
Der Photodetektor misst die Intensität des reflektierten oder transmittierten Lichts. Da das Blutvolumen nicht statisch ist, sondern mit jedem Herzschlag pulsiert, schwankt die Lichtintensität. Diese Schwankungen werden als analoges Signal erfasst. Dieses analoge Signal wird dann digitalisiert und von einem Mikroprozessor analysiert. Der Prozessor filtert unerwünschte Signale heraus, wie sie beispielsweise durch Körperbewegungen (Bewegungsartefakte) oder Umgebungslicht verursacht werden. Die periodischen Spitzen im gefilterten Signal entsprechen den Herzschlägen. Aus der Zeit zwischen diesen Spitzen wird die Herzfrequenz berechnet, die dann in Schlägen pro Minute (bpm) angezeigt wird.
Bewegungsartefakte und ihre Minimierung
Eines der größten Herausforderungen bei der optischen Pulsmessung sind Bewegungsartefakte. Wenn du dich bewegst, können die Beschleunigung und die Verformung der Haut das Lichtsignal verändern, was zu fehlerhaften Messungen führen kann. Fortschrittliche Algorithmen spielen hier eine entscheidende Rolle. Sie sind darauf ausgelegt, diese unerwünschten Schwankungen zu erkennen und zu kompensieren. Moderne Geräte verwenden oft Beschleunigungsmesser und Gyroskope, um die Bewegungen des Trägers zu erfassen und das Lichtsignal entsprechend zu korrigieren. Einige Algorithmen versuchen auch, typische Muster von Pulsationen von typischen Mustern von Bewegungsartefakten zu unterscheiden, um die Genauigkeit zu verbessern.
Anwendungsbereiche und Vorteile der optischen Pulsmessung
Die optische Pulsmessung hat sich aufgrund ihrer Bequemlichkeit und Nicht-Invasivität in einer Vielzahl von Bereichen etabliert. Du findest sie nicht nur in Sport- und Gesundheitsgeräten, sondern auch in medizinischen Anwendungen, wo sie eine schnelle und unkomplizierte Überwachung ermöglicht.

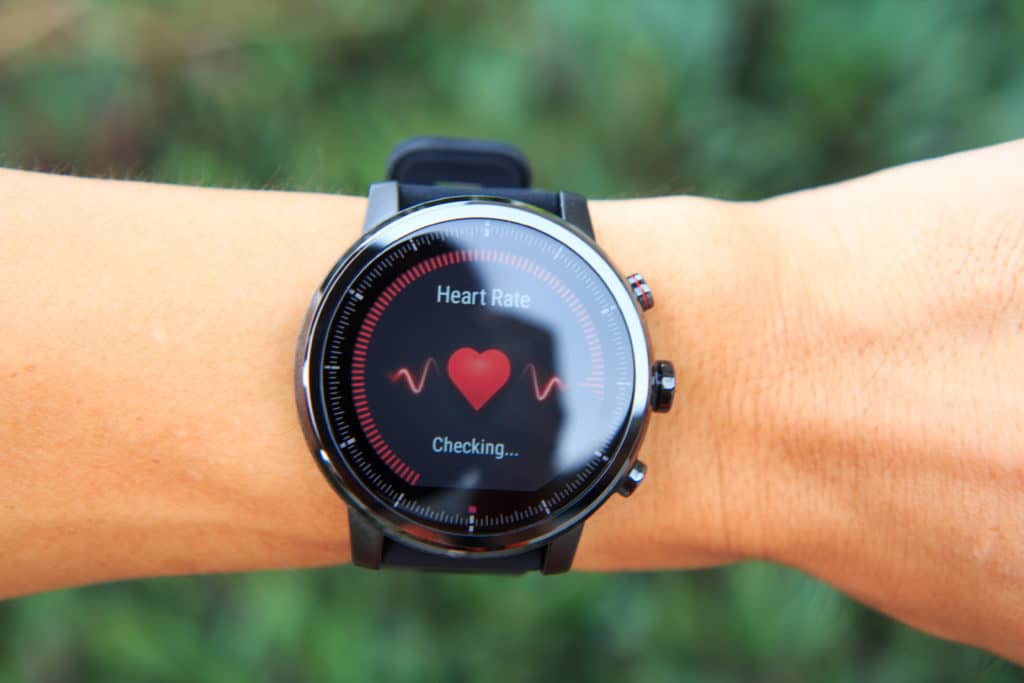

In Wearables: Fitness-Tracker und Smartwatches
Dies ist wohl das bekannteste Anwendungsgebiet. Fitness-Tracker und Smartwatches nutzen die optische Pulsmessung, um deine Herzfrequenz während des Trainings, im Ruhezustand oder während des Schlafs zu verfolgen. Dies liefert dir wertvolle Einblicke in deine Trainingsintensität, deine Erholung und deine allgemeine kardiovaskuläre Gesundheit. Du kannst deine Leistung analysieren, personalisierte Trainingspläne erstellen und dein Wohlbefinden steigern.
Im medizinischen Bereich
Auch wenn die optische Pulsmessung in der Medizin oft durch traditionelle Methoden wie Pulsoximetrie ergänzt oder ersetzt wird, findet sie Anwendung in Bereichen, wo eine kontinuierliche, nicht-invasive Überwachung erforderlich ist. Sie kann zur Überwachung von Patienten während geringfügiger Eingriffe oder zur Langzeitüberwachung von chronisch Kranken eingesetzt werden, um Trends in der Herzfrequenz zu erkennen. In einigen klinischen Umgebungen können tragbare optische Sensoren dazu beitragen, Anomalien im Herzrhythmus frühzeitig zu erkennen.
Weitere Anwendungsgebiete
Darüber hinaus gibt es innovative Anwendungen in Bereichen wie der stressbedingten physiologischen Überwachung, der Früherkennung von Gesundheitsproblemen durch die Analyse von Herzfrequenzvariabilität (HRV) und sogar in der Entwicklung von benutzerfreundlicheren Schnittstellen, die auf physiologischen Reaktionen basieren.
Vorteile gegenüber anderen Methoden
Der Hauptvorteil der optischen Pulsmessung liegt in ihrer **Nicht-Invasivität und Bequemlichkeit**. Du benötigst keinen separaten Sensor, der am Körper angebracht werden muss, und die Messung kann jederzeit und fast überall erfolgen. Im Vergleich zuEKG (Elektrokardiogramm) ist die optische Pulsmessung einfacher zu implementieren und erfordert keine Leitfähigkeiten oder direkten Hautkontaktpunkte wie Elektroden. Ihre Zugänglichkeit in Alltagsgeräten macht sie zu einem mächtigen Werkzeug für die persönliche Gesundheitsvorsorge.
Faktoren, die die Genauigkeit der optischen Pulsmessung beeinflussen
Obwohl die Technologie beeindruckend ist, gibt es Faktoren, die die Präzision deiner optischen Pulsmessung beeinträchtigen können. Ein Verständnis dieser Faktoren hilft dir, die Daten richtig zu interpretieren und die bestmöglichen Ergebnisse zu erzielen.
Hautbeschaffenheit und -farbe
Die Dicke und die Pigmentierung deiner Haut können die Lichtabsorption und -reflexion beeinflussen. Dunklere Hautpigmentierung kann dazu führen, dass weniger Licht die Kapillaren erreicht oder dass mehr Licht gestreut wird, was die Messung erschweren kann. Moderne Algorithmen sind jedoch in der Lage, diese Unterschiede zu berücksichtigen und die Genauigkeit für eine breitere Palette von Hauttypen zu verbessern.
Durchblutung und Temperatur
Die periphere Durchblutung spielt eine wichtige Rolle. Bei kalten Fingern oder schlechter Durchblutung sind die Kapillaren möglicherweise weniger gefüllt, was das Messsignal schwächer macht. Auch Faktoren wie Dehydrierung oder bestimmte Medikamente, die die Durchblutung beeinflussen, können die Genauigkeit beeinträchtigen. Wenn deine Hände kalt sind, verengen sich deine Blutgefäße, was die Menge des Blutes in den Kapillaren reduziert und die Messung erschwert.
Bewegungsintensität und -art
Wie bereits erwähnt, sind schnelle und ruckartige Bewegungen die größte Herausforderung. Während moderates Gehen oder Laufen oft gut erfasst wird, können intensive Intervalltrainings, Gewichtheben oder Sportarten mit schnellen Richtungswechseln die Genauigkeit negativ beeinflussen. Die Art und Weise, wie du dein Handgelenk hältst, kann ebenfalls eine Rolle spielen. Eine lockere Passform des Wearables kann zu Bewegungen und Ungenauigkeiten führen.
Geräteplatzierung und -passform
Das Wearable muss richtig sitzen, um eine optimale Messung zu gewährleisten. Es sollte fest genug am Handgelenk anliegen, um direkten Kontakt zu haben, aber nicht so eng, dass es die Blutzirkulation einschränkt. Ein zu lockeres Armband lässt das Gerät verrutschen, was zu falschen Messungen führt. Die korrekte Platzierung des Sensors auf der Haut ist ebenfalls wichtig, um eine optimale Lichtinteraktion zu ermöglichen.
Technische Aspekte und Weiterentwicklungen
Die optische Pulsmessung ist ein sich ständig weiterentwickelndes Feld. Fortschritte in der Sensorik, der Beleuchtungstechnologie und der Algorithmusentwicklung treiben die Genauigkeit und Vielseitigkeit der Technologie weiter voran.
Sensorik und Algorithmen
Neue Generationen von Photodetektoren sind empfindlicher und in der Lage, subtilere Lichtveränderungen zu erfassen. Gleichzeitig werden die Algorithmen immer ausgefeilter, um Störsignale besser zu erkennen und zu eliminieren. Die Kombination von mehreren Sensoren und die Nutzung von maschinellem Lernen zur Mustererkennung sind Schlüsselbereiche der aktuellen Forschung und Entwicklung.
Integration mit anderen Messungen
Viele moderne Wearables integrieren die optische Pulsmessung mit anderen Sensoren wie Beschleunigungsmessern, Gyroskopen, Hauttemperaturfühlern und sogar EKG-Sensoren. Diese kombinierte Datenerfassung ermöglicht ein umfassenderes Bild deiner physiologischen Zustände und kann die Genauigkeit der einzelnen Messungen verbessern.
Zukünftige Potenziale
Die Forschung zielt darauf ab, die optische Pulsmessung noch genauer zu machen und sie für eine noch breitere Palette von Anwendungen nutzbar zu machen. Dazu gehört die nicht-invasive Messung von Parametern wie Sauerstoffsättigung (SpO2), Blutdruck und sogar die Erkennung von Unregelmäßigkeiten im Herzrhythmus wie Vorhofflimmern. Fortschritte in der Miniaturisierung und Energieeffizienz werden dazu beitragen, dass diese Technologie in noch mehr Geräten und Szenarien eingesetzt werden kann.
| Hauptkomponente | Funktion | Technologische Herausforderung | Beitrag zur Genauigkeit |
|---|---|---|---|
| Leuchtdioden (LEDs) | Emission von Licht in die Haut | Wellenlängenwahl, Intensitätskontrolle | Optimale Absorption durch Blut, Eindringtiefe |
| Photodetektor | Erfassung reflektierten/transmittierten Lichts | Empfindlichkeit, Rauschunterdrückung | Erkennung kleinster Lichtschwankungen |
| Mikroprozessor/Algorithmen | Signalverarbeitung, Filterung, Herzfrequenzberechnung | Umgang mit Bewegungsartefakten, Glättung des Signals | Trennung von Puls und Störsignalen, präzise Frequenzberechnung |
| Beschleunigungsmesser/Gyroskop | Erfassung von Körperbewegungen | Kalibrierung, Synchronisation mit Lichtdaten | Kompensation von Bewegungsartefakten |
Häufig gestellte Fragen zur optischen Pulsmessung
Wie genau ist die optische Pulsmessung im Vergleich zu einem Brustgurt?
Brustgurte, die auf EKGs basieren, gelten generell als der Goldstandard für die Herzfrequenzmessung, da sie direkter die elektrische Aktivität des Herzens erfassen. Die optische Pulsmessung ist in ihren besten Anwendungen sehr genau, kann aber anfälliger für Fehler durch Bewegung und Hautbeschaffenheit sein. Für die meisten alltäglichen Fitness- und Gesundheitsanwendungen bietet die optische Pulsmessung jedoch eine ausreichende Genauigkeit, insbesondere bei ruhigeren Aktivitäten. Fortschrittliche Algorithmen verbessern die Genauigkeit von optischen Sensoren kontinuierlich.
Warum liefert mein optischer Herzfrequenzmesser bei Kälte ungenaue Werte?
Bei Kälte ziehen sich deine Blutgefäße zusammen, um die Körpertemperatur zu erhalten. Dies reduziert die Menge des Blutes in den Kapillaren, was das Signal, das der optische Sensor empfängt, schwächt und die Messung erschwert. Eine verbesserte Durchblutung, beispielsweise durch Bewegung, kann helfen, die Genauigkeit zu verbessern.
Kann ich meine Herzfrequenz auch mit meinem Smartphone optisch messen?
Einige Smartphones verfügen über integrierte Sensoren, die theoretisch eine optische Pulsmessung ermöglichen könnten, meist durch die Verwendung des Blitzlichts und der Kamera. Die Genauigkeit dieser Methoden variiert stark und ist oft nicht mit dedizierten Wearables vergleichbar. Oft erfordert es, dass du deinen Finger auf dem Blitz und der Kamera platzierst.
Welche Rolle spielt die Passform des Wearables für die Genauigkeit?
Eine korrekte Passform ist entscheidend. Das Wearable sollte eng genug anliegen, um konstant Hautkontakt zu haben und Bewegungen zu minimieren, aber nicht so eng, dass es die Durchblutung beeinträchtigt. Ein zu lockeres Armband kann dazu führen, dass das Gerät verrutscht und das Lichtsignal gestört wird.
Ist die optische Pulsmessung für alle Hautfarben gleichermaßen genau?
Historisch gesehen war die optische Pulsmessung bei dunklerer Hautpigmentierung weniger genau, da dunkleres Melanin mehr Licht absorbiert. Neuere Technologien und ausgefeiltere Algorithmen haben jedoch erhebliche Fortschritte gemacht, um diese Unterschiede auszugleichen und die Genauigkeit für eine breitere Palette von Hautfarben zu verbessern. Dennoch kann es bei sehr dunkler Haut oder in Situationen mit geringer Durchblutung zu Herausforderungen kommen.
Was bedeutet eine hohe Herzfrequenzvariabilität (HRV) und wie wird sie optisch gemessen?
Die Herzfrequenzvariabilität (HRV) beschreibt die Schwankungen der Zeitintervalle zwischen aufeinanderfolgenden Herzschlägen. Eine höhere HRV wird oft mit besserer körperlicher Fitness und Stressresilienz in Verbindung gebracht. Die optische Pulsmessung kann die Zeitintervalle zwischen den Pulswellen erfassen, aus denen dann die HRV berechnet wird. Die Genauigkeit der HRV-Messung durch optische Sensoren hängt stark von der Präzision der einzelnen Pulsintervallmessungen ab.
Wie oft sollte ich meine Herzfrequenz mit einem optischen Sensor überprüfen?
Die Häufigkeit der Überprüfung hängt von deinen Zielen ab. Wenn du dein Training optimieren möchtest, ist eine kontinuierliche Messung während des Trainings sinnvoll. Für die allgemeine Gesundheitsüberwachung kann eine Überprüfung im Ruhezustand oder über den Tag verteilt ausreichen. Viele Wearables bieten auch automatische Überwachungsfunktionen, die dich über Anomalien informieren können.
